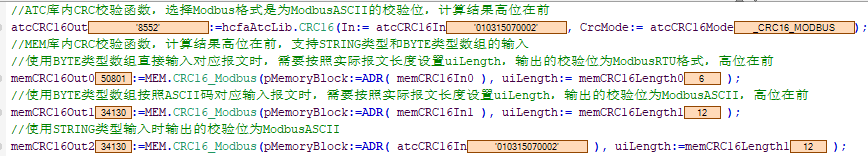

CAA Memory库中CRC16_Modbus函数支持STRING类型和BYTE类型输入。

使用Byte类型的数组进行输入时有两种情况

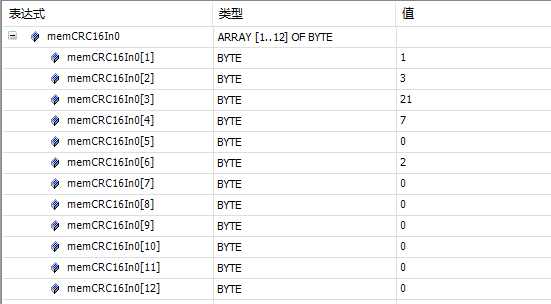

（1）使用Byte类型数组直接输入ModbusRTU格式报文时，根据实际的报文长度设置uiLength引脚可以正确输出ModbusRTU校验位，高位在前。

此处输入报文为010315070002，占用长度6个BYTE，故需要设置uiLength引脚为6，如设置长度超过报文实际长度时，0不会被舍弃会按照设置长度进行计算；

（2）使用Byte类型数组通过ASCII码表将报文转换为Modbus ASCII格式报文时，根据实际的报文长度设置uiLength引脚可以输出Modbus ASCII校验位，高位在前；

此时对应ModbusRTU报文010315070002，对应Modbus ASCII报文占12个BYTE，故需要设置uiLength为12，如设置长度超过报文实际长度时，0不会被舍弃会按照设置长度进行计算。

使用STRING类型输入时固定为Modbus ASCII 格式校验位

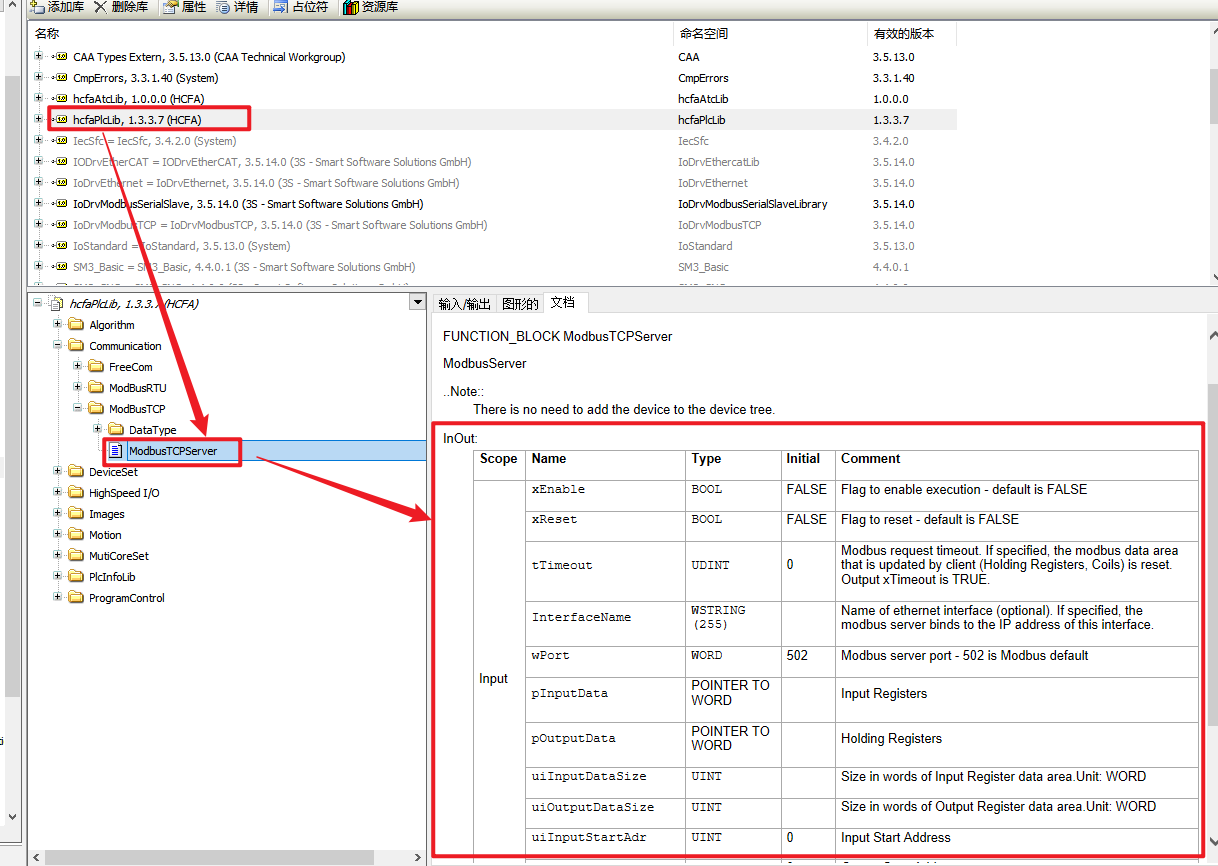

①可以使用我们官方hcfaPlcLib库中的ModbusTCPServer指令进行开启和关闭，具体使用可参考对应文档《modbusTCP服务区功能块使用》；

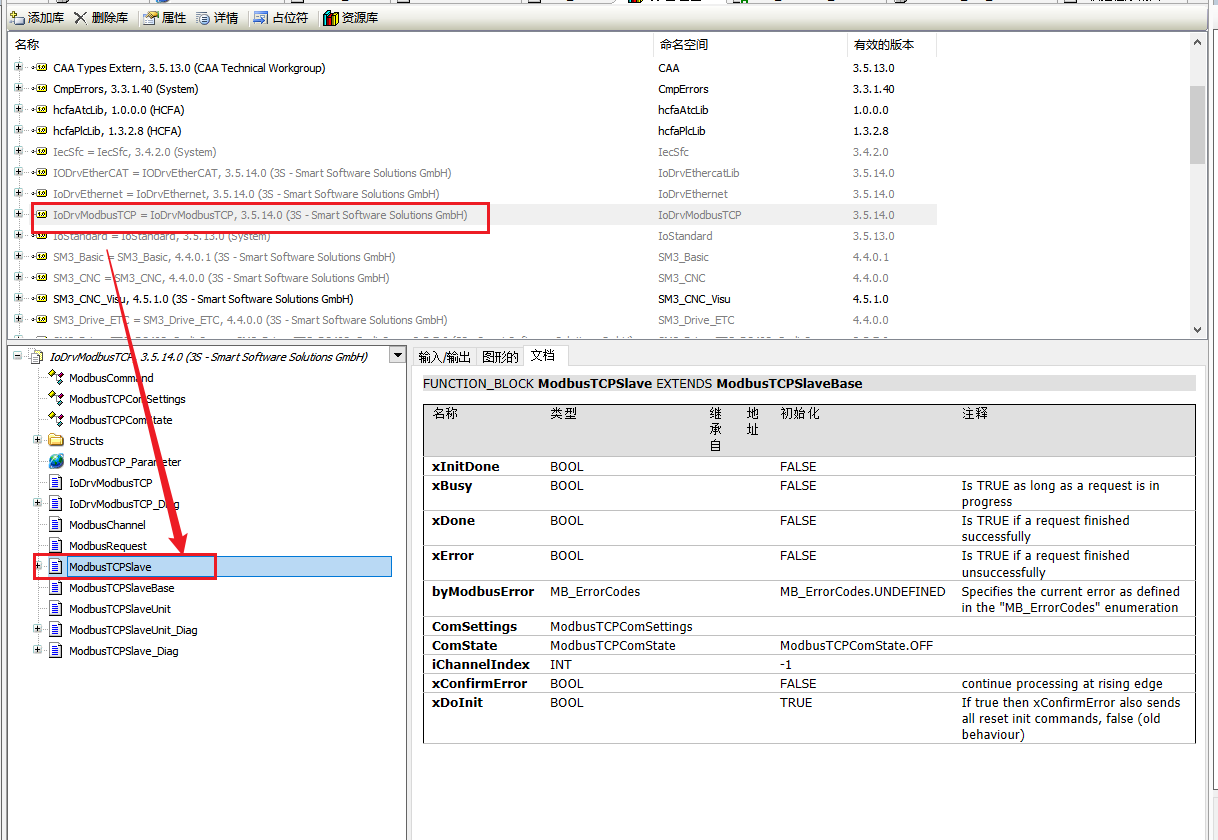

②也可以通过系统自带的ModbusTCP库中的指令进行开启和关闭，不同版本软件此库内容可能有所不同。

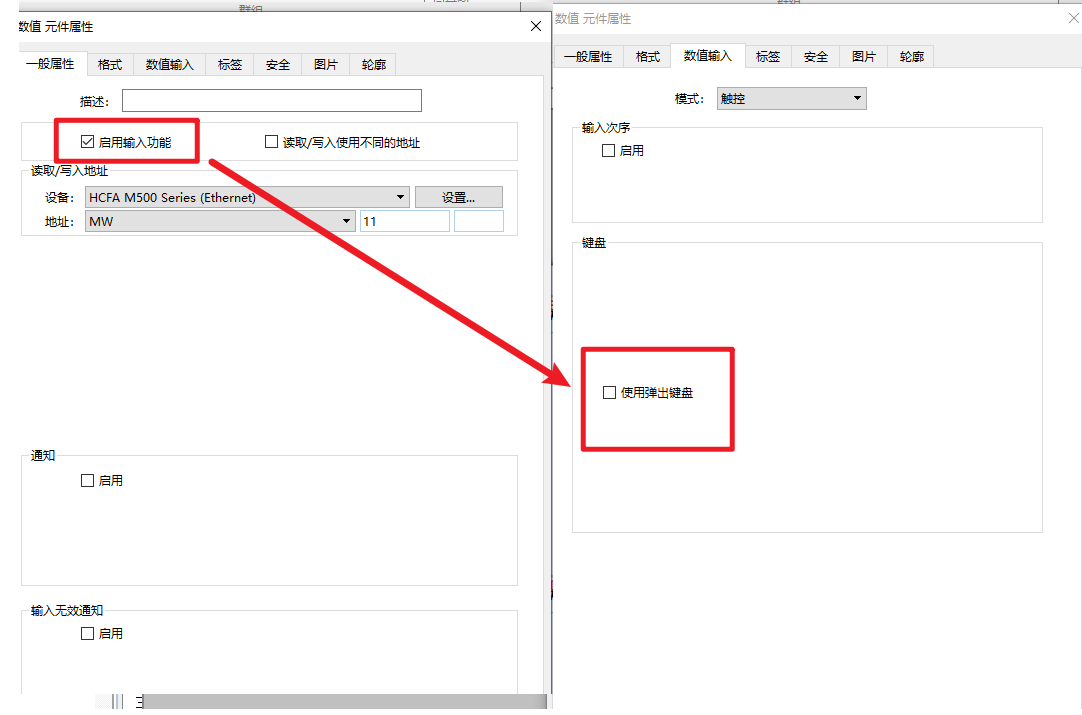

V300系列启用数值元件的数值输入功能但未启用弹出键盘时，可以通过外部键盘进行输入，输入时触摸屏界面被该数值元件垄断，其他数值输入元件无法弹出键盘；

如果未启用弹出键盘也没有连接外部键盘，会导致HMI界面所有输入元件均无法操作，但其余开关元件等不受影响，可正？刂。

【注】键盘页面为强垄断，即键盘弹出后HMI页面其余元件均不可操作；即使窗口属性页面的弹出/直接/间接窗口的垄断不勾选也无法改变键盘垄断。

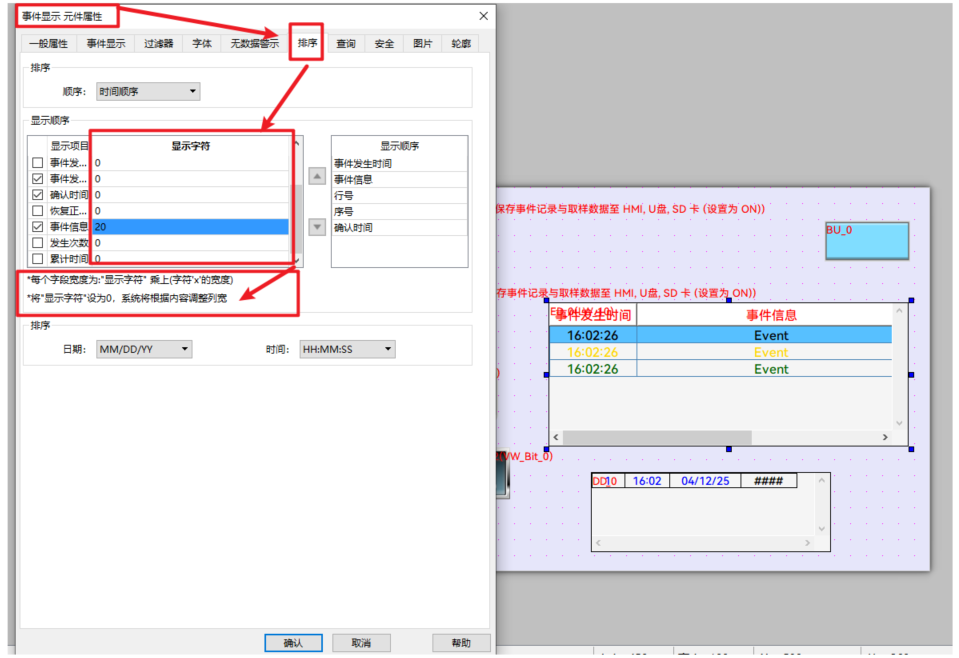

事件显示元件属性====排序===显示顺序===显示字符，设置显示的字符长度，设置为0时根据内容自动调整列宽；

任何存在文件导出的操作失败都可“关闭软件，右键==管理员模式运行”进行尝试；

软件权限不够，文件读写路径会被电脑系统自动拦截；

若还是不能直接导入到U盘路径（电脑对外部读写设备也做了限制）中，可将工程先导到电脑文件夹，再拷贝到U盘里。

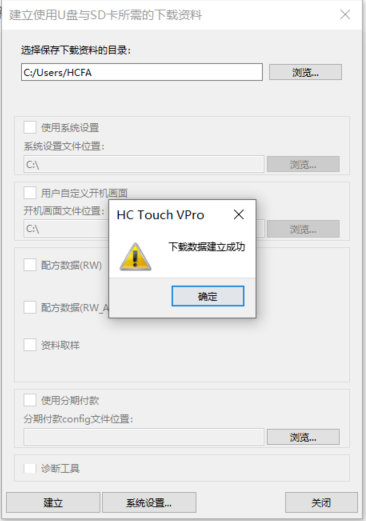

①先检查操作步骤是否正确，是否生成开机画面文件，是否有重新下载，

②软件版本比屏侧固件低可能会导致，升级软件版本后需重新生成开机画面文件再进行下载尝试。

①编码器初始化：

原本位置：

P20.06设为7后：（清除编码器多圈数值）

重新上电绝对位置等于单圈位置：

②驱动器回原：

回原前位置：

驱动器回原后：（仅清除P21.07数值）

重新上电后：

③驱动器Z相回原：

回原前位置：

驱动器Z相回原后：（清除编码器单圈位置和P21.07数值）

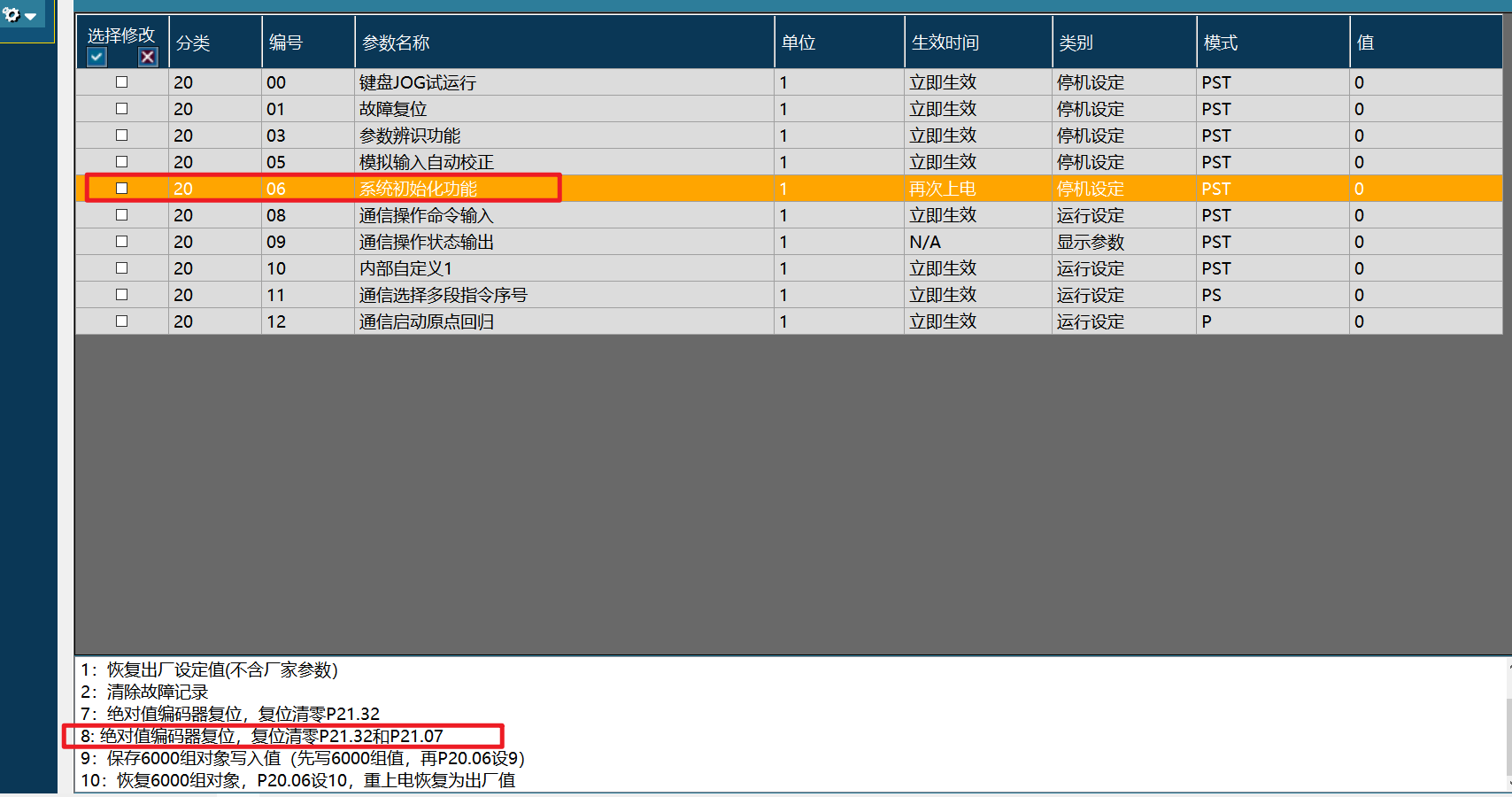

④总线伺服P20.06设为8：X系列总线伺服如X5EB机型等，可通过P20.06设为8进行清除P21.32圈数以及P21.07的数值。

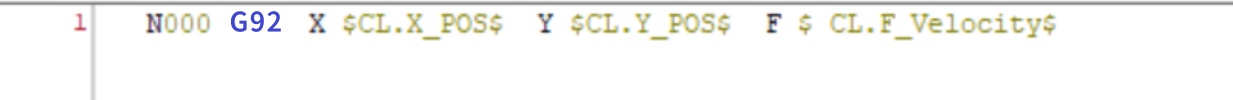

默认的参考点是绝对位置0，可以使用G92代码进行修改参考点。如果需要每次执行都需要修改参考点坐标，可以把参考点坐标位置以变量方式进行自行修改。
